설계사무소에서 도면을 받아 들고 처음 펼쳐봤을 때 솔직히 아무것도 몰랐습니다. 선이 복잡하게 그어져 있고, 숫자가 가득하고, 기호들이 낯설었습니다. 그런데 몇 가지 원칙만 알면 비전문가도 도면에서 중요한 것들을 읽어낼 수 있습니다. 설계 미팅 전에 이 정도만 알고 가도 건축사와 나누는 대화의 질이 달라집니다.
도면의 종류부터 파악하세요

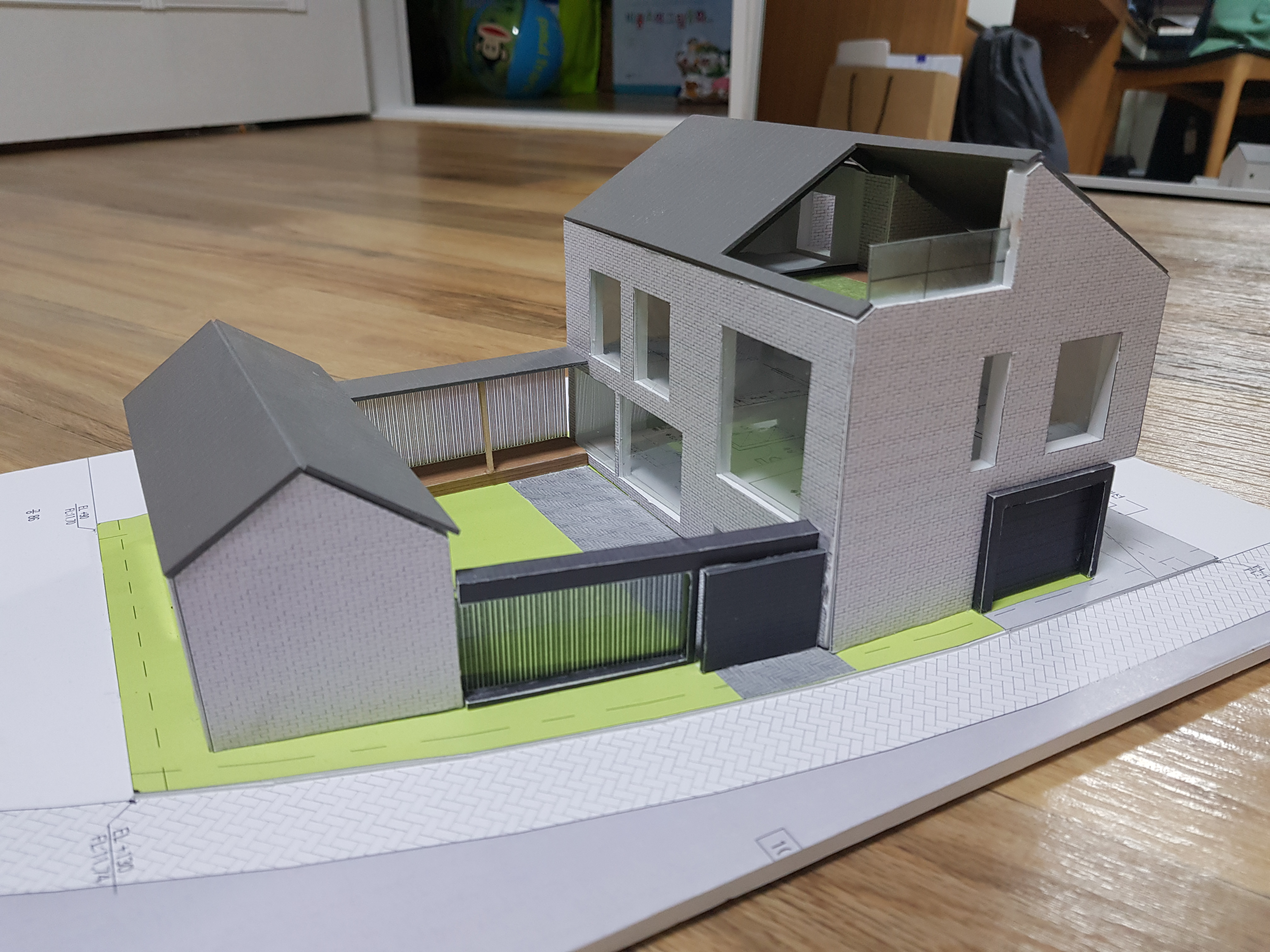

건축 도면은 종류가 여러 가지입니다. 건축주가 가장 먼저 이해해야 할 도면은 세 가지입니다. 첫째는 배치도입니다. 하늘에서 내려다본 시각으로 대지 위에 건물이 어떻게 놓여 있는지, 마당과 주차공간, 조경 위치가 어떻게 구성되는지를 보여줍니다. 둘째는 평면도입니다. 각 층을 위에서 수평으로 잘라서 본 도면으로, 방의 위치와 크기, 문과 창문의 위치, 동선을 확인할 수 있습니다. 셋째는 입면도입니다. 건물을 동서남북 각 방향에서 정면으로 바라본 도면으로, 외관의 형태와 창문 크기, 지붕 모양을 확인할 수 있습니다. 이 세 가지를 함께 보면 집의 전체적인 구조가 머릿속에 잡힙니다.
평면도에서 꼭 확인해야 할 것들
평면도는 건축주가 가장 꼼꼼하게 봐야 하는 도면입니다. 확인해야 할 핵심 항목은 다섯 가지입니다.
첫째, 각 공간의 크기입니다. 도면에 표시된 숫자는 밀리미터 단위인 경우가 많습니다. 3000이라고 적혀 있으면 3m입니다. 방의 가로와 세로 숫자를 확인해서 실제 가구를 배치할 수 있는 크기인지 따져보세요. 킹사이즈 침대가 2,000×2,000mm라는 걸 기준으로 방 크기를 체감해 보면 도움이 됩니다.
둘째, 문의 위치와 열리는 방향입니다. 평면도에서 문은 호 모양의 선으로 표시됩니다. 문이 열리는 방향이 가구 배치나 동선에 불편함을 주지 않는지 확인하세요. 문이 열렸을 때 다른 문이나 가구와 부딪히는 구조가 아닌지도 봐야 합니다.
셋째, 창문의 위치와 크기입니다. 창문은 도면에서 벽에 가는 선 세 개로 표시됩니다. 어느 방향으로 창이 나 있는지, 창의 크기가 충분한지, 원하는 전망이 확보되는지 확인하세요. 창문 하나가 실내 분위기를 완전히 바꿉니다.
넷째, 동선입니다. 주방에서 식당까지, 침실에서 욕실까지, 현관에서 각 공간까지의 이동 경로가 자연스러운지를 머릿속으로 걸어보세요. 특히 아이가 있는 가정이라면 아이 방에서 욕실까지의 동선, 주방에서 놀이 공간이 보이는지도 중요합니다.
다섯째, 수납 공간입니다. 붙박이장, 팬트리, 신발장 위치가 도면에 표시되어 있는지 확인하세요. 설계 단계에서 수납공간이 충분히 계획되지 않으면 나중에 가구로 채워야 하는 상황이 생깁니다.
단면도로 층고와 다락을 확인하세요

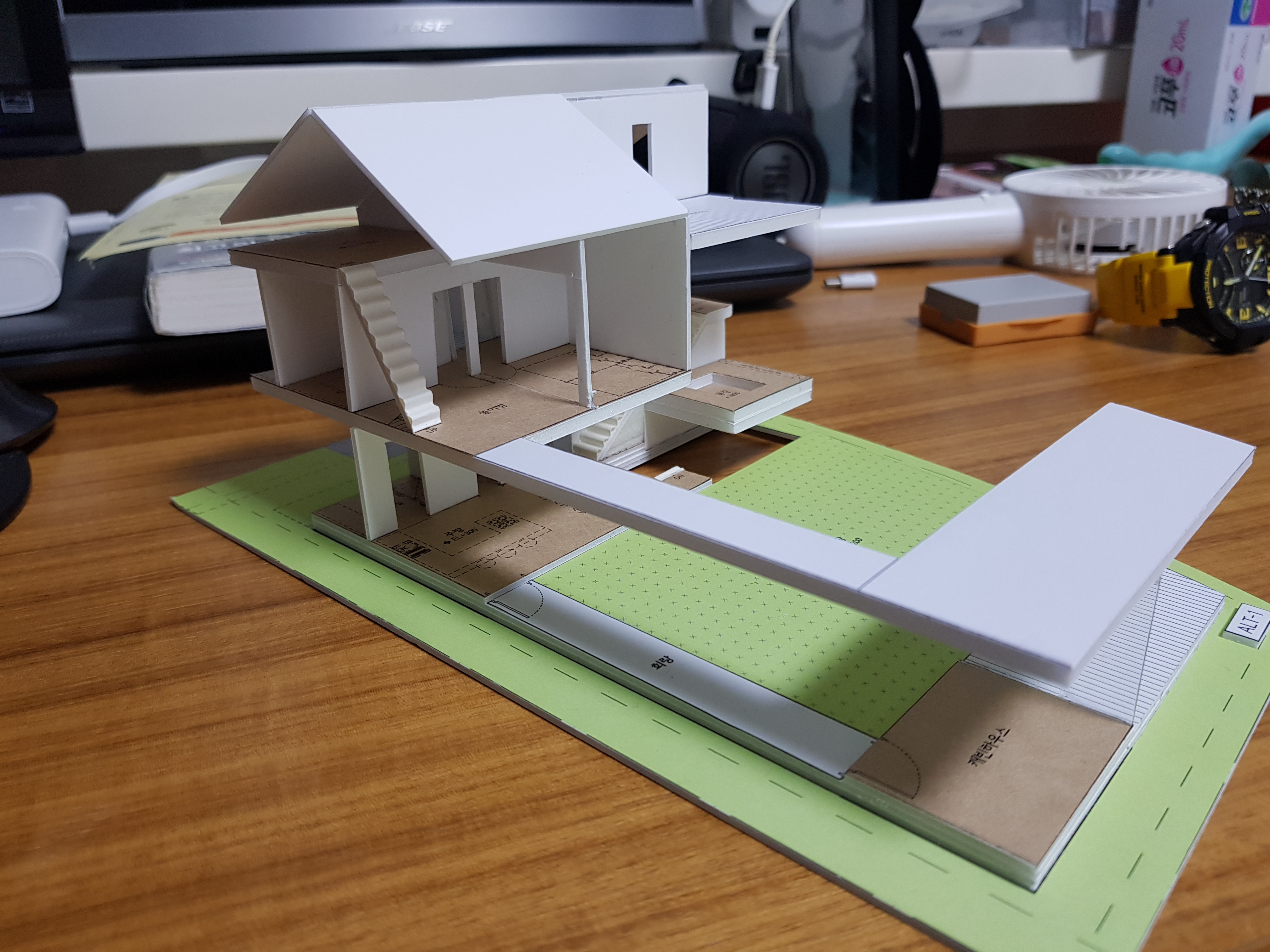

단면도는 건물을 수직으로 잘라서 본 도면입니다. 각 층의 높이, 즉 층고가 얼마인지, 다락의 높이가 법적 기준에 맞는지, 계단의 경사가 적절한지를 확인할 수 있습니다. 일반적으로 주거 공간의 층고는 2,400mm 이상이 쾌적하고, 2,700mm 이상이면 개방감이 확연히 달라집니다. 다락은 최고 높이 1,500mm 이하여야 연면적에서 제외되기 때문에, 단면도에서 다락 높이를 반드시 확인해야 합니다.
축척을 이해하면 크기 감각이 생깁니다
도면 하단에는 축척이 표시되어 있습니다. 1:100이라고 적혀 있으면 도면상 1cm가 실제 100cm, 즉 1m를 의미합니다. 자로 도면 위의 방을 재보면 실제 크기를 가늠할 수 있습니다. 1:50 도면이라면 도면상 1cm가 실제 50cm입니다. 축척을 알면 도면 위에서 직접 치수를 확인하지 않아도 어느 정도 크기 감각을 가질 수 있습니다.
도면을 보면서 가장 중요한 한 가지
도면을 볼 때 가장 중요한 것은 머릿속으로 그 공간 안에 직접 들어가 보는 것입니다. 이 방에서 아침에 일어나면 어디로 이동하는지, 손님이 왔을 때 현관에서 거실까지 어떤 경로로 안내하는지, 아이들이 2층 방에서 내려와서 주방까지 어떻게 이동하는지. 도면은 선과 숫자이지만, 그 안에서 실제로 살아갈 우리 가족의 하루가 담겨 있습니다. 그 시뮬레이션이 도면을 읽는 가장 중요한 방법입니다.
